电动燃油泵的控制

发表于:2022-04-16 19:30:25      发布在:计算机      评论:0 条评论

电动燃油泵控制

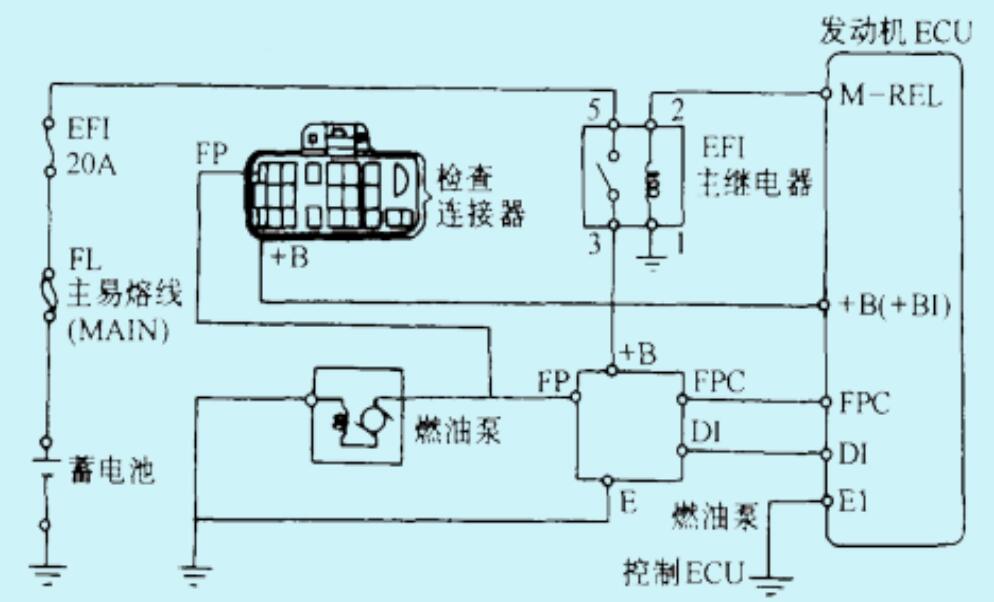

1)ECU控制燃油泵控制电路

主要应用在装用D型EFI和装用热式和卡门旋涡式空气流量计的L型EFI系统中。

控制原理:如图,燃油泵控制ECU根据发动机ECU端子FPC和DI的信号,控制+B端子与FP端子的连通回路,以改变输送给燃油泵电压,从而实现对燃油泵转速的控

制。

电动燃油泵的控制

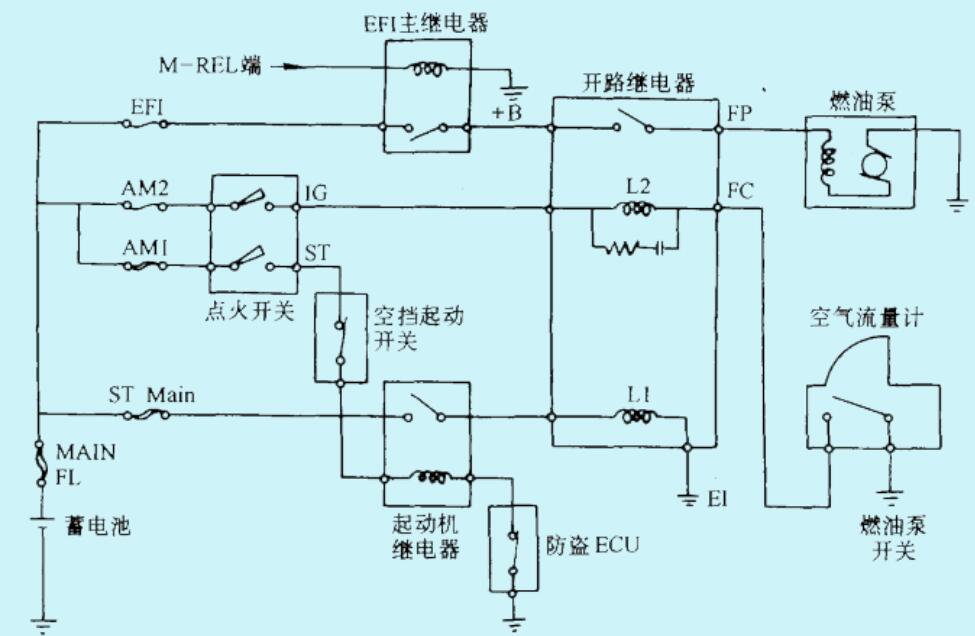

2)燃油泵开关控制的燃油泵控制

主要用于装用叶片式空气流量计的L型EFI系统中。

控制原理:如图,当点火开关ST端子接通时,起动机继电器线圈通电使触电闭合,此时开路继电器中L1线圈通电使其触电闭合,从而通过主继电器、开路继电器向燃油泵供电,油泵工作;发动机正常运转时,点火开关IG端子与电源接通,同时空气流量计测量扳转动使油泵开关闭合,开路继电器L2通电,使开路继电器触电保持闭合,油泵继续工作。发动机停转时,L1和L2线圈不通电,燃油泵停止工作。

电动燃油泵的控制

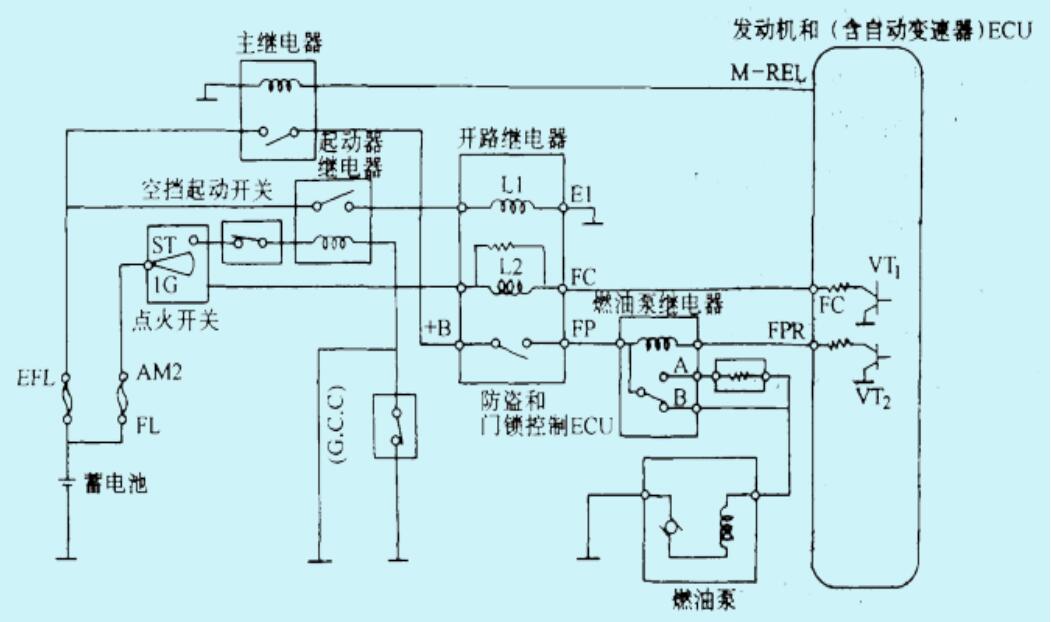

3)燃油泵继电器控制的燃油泵控制电路

如下页图所示,此控制电路根据发动机转速和负荷的变化,通过燃油泵继电器改变油泵的供电线路,从而控制油泵的工作转速。

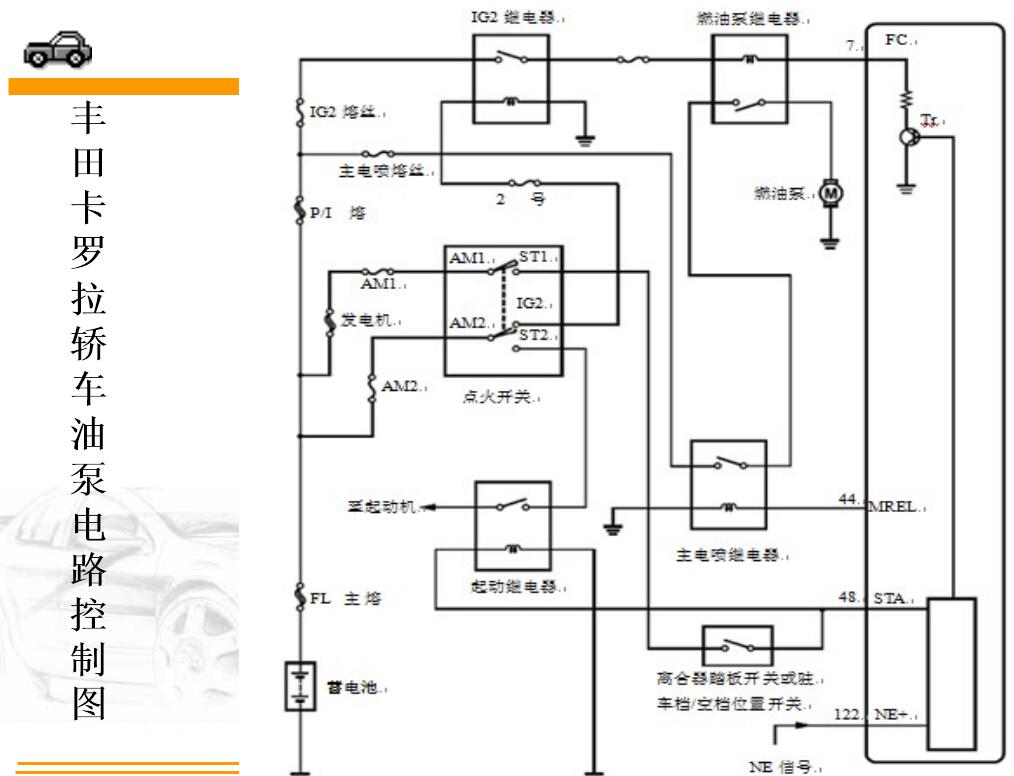

电动燃油泵的控制

电动燃油泵的控制

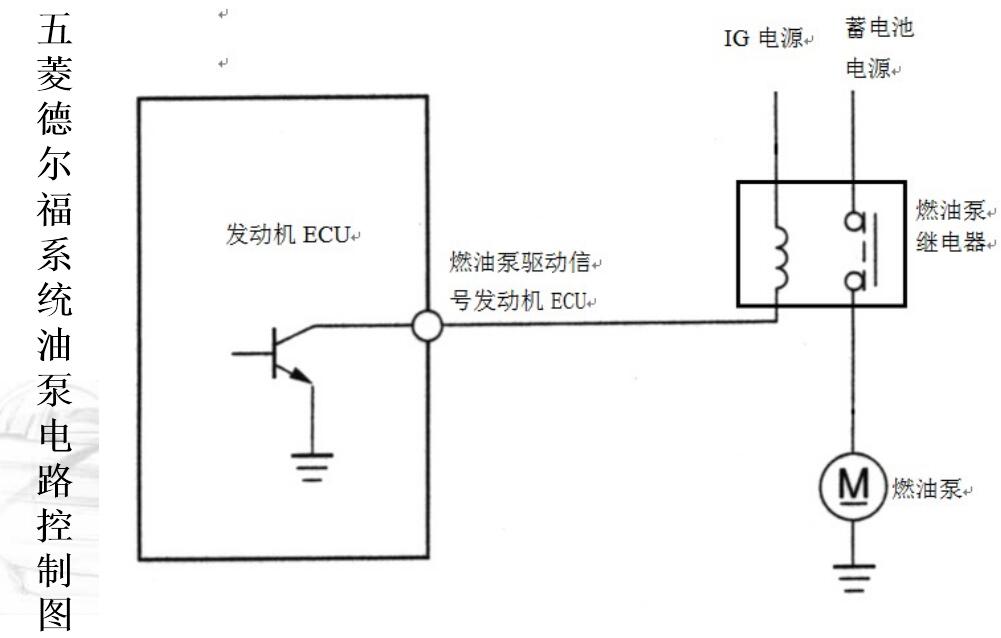

电动燃油泵的控制
