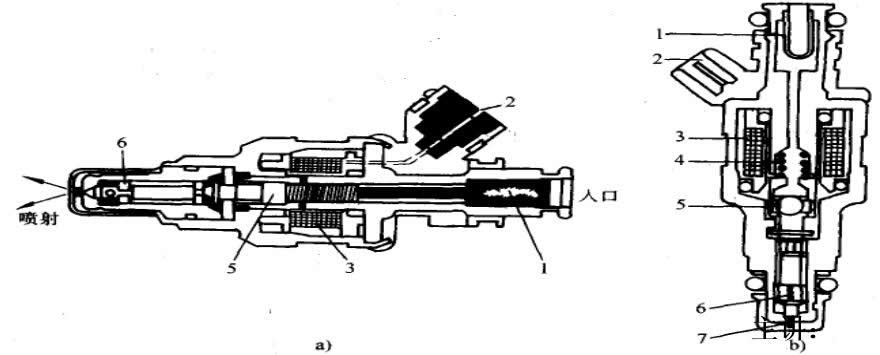

1)构造:按喷油口的结构不同,喷油器可分为轴针式和孔式两种。如图所示:a)孔式喷油器 b)轴针式喷油器

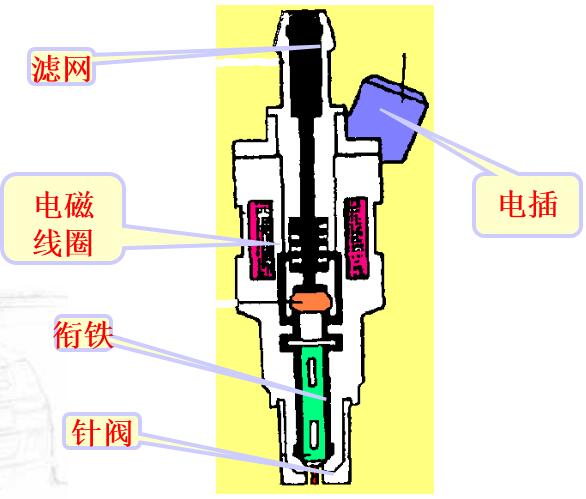

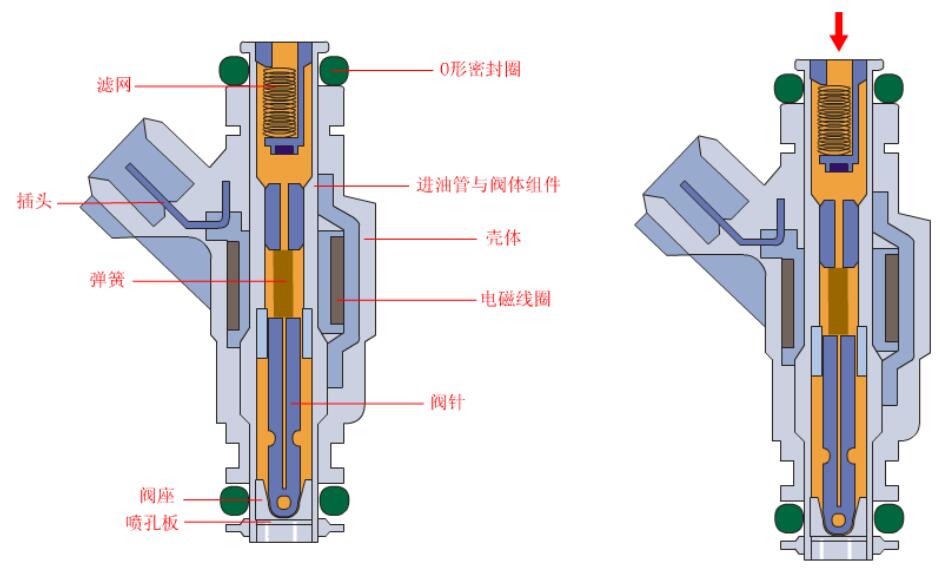

喷油器主要由滤网、线束连接器、电磁线圈、回位弹簧、衔铁和针阀等组成,针阀与衔铁制成一体。轴针式喷油器的针阀下部有轴针伸入喷口。
2)工作原理
喷油器不喷油时,回位弹簧通过衔铁使针阀紧压在阀座上,防止滴油。当电磁线圈通电时,产生电磁吸力,将衔铁吸起并带动针阀离开阀座,同时回位弹簧被压缩,燃油经过针阀并由轴针与喷口的环隙或喷孔中喷出。当电磁线圈断电时,电磁吸力消失。口位弹簧迅速使针阀关闭,喷油器停止喷油。
