电动燃油泵的构造:滚拄式电动燃油泵

发表于:2022-04-16 19:04:52      发布在:计算机      评论:0 条评论

电动燃油泵构造滚拄式电动燃油泵

结构主要由燃油泵电动机、滚柱式燃油泵、出油阀、卸压阀等组成

原理:

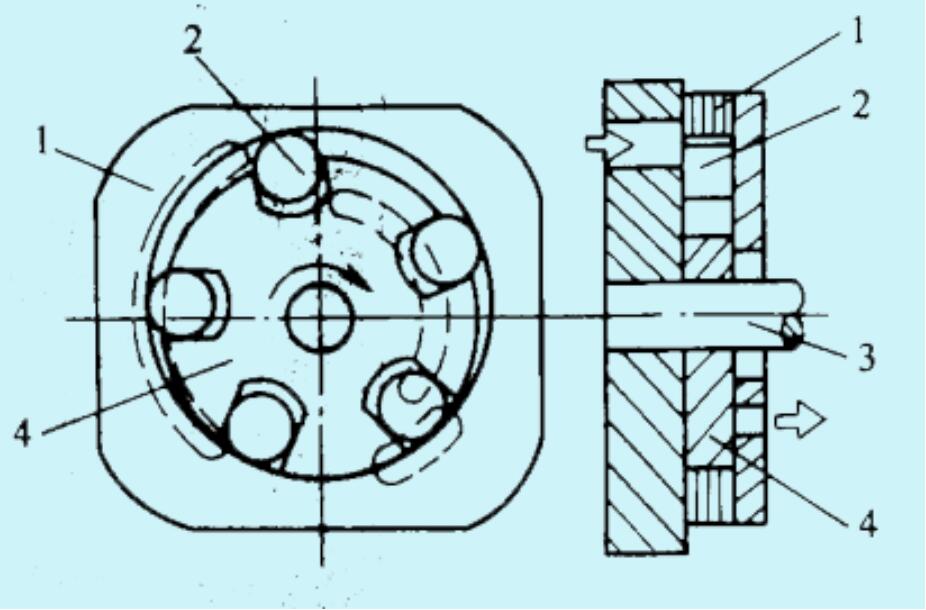

  如图,当转子旋转时,位于转子槽内的滚柱在离心力的作用下,紧压在泵体内表面上,对周围起密封作用,在相邻两个滚柱之间形成工作腔。在燃油泵运转过程中,工作腔转过出油口后,其容积不断增大,形成一定的真空度,当转到与进油口连通时,将燃油吸入;而吸满燃油的工作腔转过进油口后,容积不断减小,使燃油压力提高,受压燃油流过电动机,从出油口输出。

电动燃油泵的构造:滚拄式电动燃油泵
